高压三相笼型异步高效电机能效等级标准
2015-10-31 16:06:36点击:
编辑:湘潭电机厂
GB30254-2013标准规定了大、中型高压三相笼型异步高效电机的能效等级、能效限定值、节能评价值和试验方法。
1.本标准适用于50HZ三相交流电源供电;6KV电压等级(冷却方式:IC01、IC11、IC21、IC31、IC81W),额定功率为220kw~25000kw;10KV电压等级(冷却方式:IC01、IC11、IC21、IC31、IC81W),额定功率为220kw~22400kw;6KV电压等级(冷却方式:IC611、IC616、IC511、IC516),额定功率为185kw~2500kw;6KV电压等级(冷却方式IC411),额定功率为160kw-1600kw;极数为2极~12,连续工作制(SI)的立式、卧式电动机和隔爆电动机。
2.规范性引用文件
2.规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件,凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB755-2008 旋转电机 定额和性能
GB/T1032-2012 三相异步电动机试验方法
GB10068-2008 轴中心高为56mm及以上电机的机械振动 ,振动的测量、评定及限值
GB10069.3-2008 旋转电机噪声测定方法及限值 第3部分:噪声限值
3.高效电机能效限定值:在标准规定测试条件下,允许电机效率最低的标准值。
4.高效电机的产品性能、安全性能、防爆性能、噪声和振动要求应分别符合GB755-2008、GB10068-2008、GB10069.3-2008等相关标准。
5.高效电机的能效等级
高效电机能效等级分为3级,其中1级效率最高,各等级电动机在额定输出功率下的高效率应不低于GB30254-2013.
6.高效电机能效限定值
高效电机能效限定值的额定输出功率下的效率均应不低于表1、表2、表3、和表4中3级的规定
7.电机节能评价值在额定输出功率下的效率均应不低于表1、表2、表3、和表4中2级的规定。
8.试验方法
高效电机效率应按GB/T1032-2012中11.8规定的H法(圆图法)确定,其中杂散损耗推荐值计算。

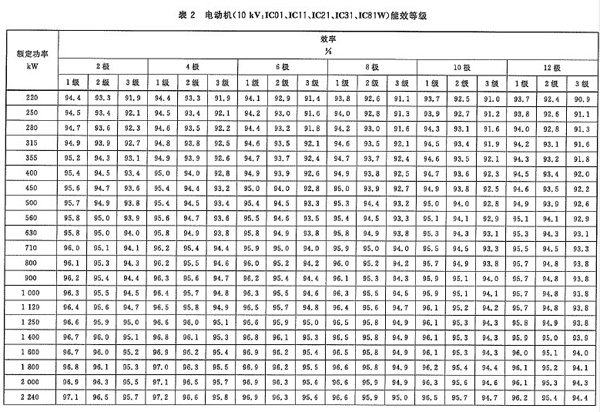

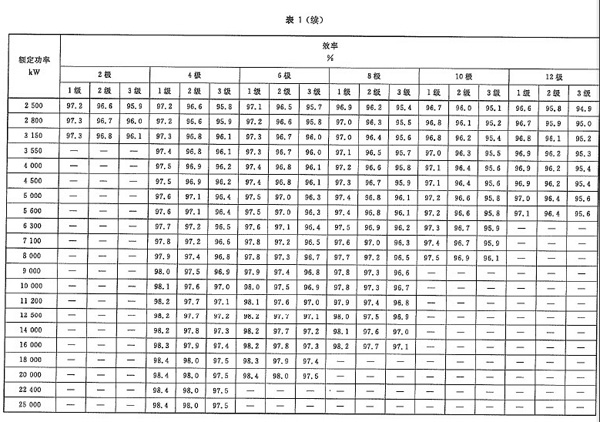

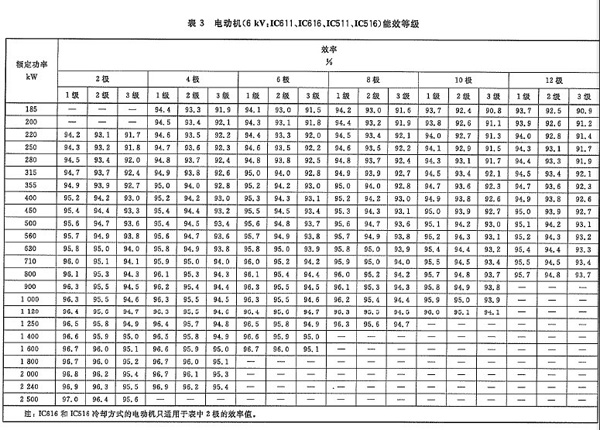

GB30254-2013标准表
